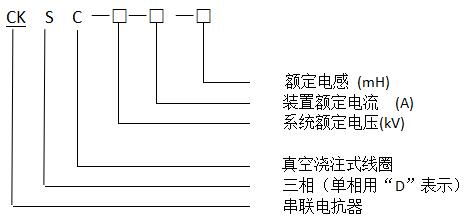

1.型號含義：

2.產品用途：

SVG進線電抗器接在SVG裝置的前端，其作用如下：

用于連接SVG裝置和電網，實現能量緩沖；

減少SVG開關的波紋，降低共模干擾；

抑制逆變器連接到電網時的電流突變，實現電流平波作用；

必要時可將電網電壓變到適合逆變器工作的電壓。

3.產品引用標準

GB/T 1094.6-2011 電力變壓器 第6部分：電抗器

4.產品結構介紹

我公司生產的鐵心串聯電抗器，主體結構包括：鐵心和線圈兩大部分。

電抗器鐵心為三柱芯式結構，芯柱由階梯形或輻射型鐵餅組成，上下鐵軛為矩形或圓形。鐵心采用優質冷軋硅鋼片加工而成，為了降低鐵心的噪聲，鐵心餅采用高強度樹脂澆注灌封為一個整體。鐵芯餅間的氣隙由若干個小氣隙分段組成，既能降低鐵心損耗，又可減少噪聲，鐵心餅通過低導磁螺桿和鐵軛壓緊成一個整體。為了減少鐵心運行中的震動，鐵心和電抗器底座間采用減震材料加以緩沖。

線圈由優質絕緣材料包繞的銅質或鋁質導線繞制而成，繞制過程中為防止多跟導線間產生環流，導線采用完全換位繞制。線圈繞制結束后，采用雙組份環氧樹脂在真空狀態下對線圈進行澆注，確保繞組匝間、層間不留有氣隙，降低產品局部放電。

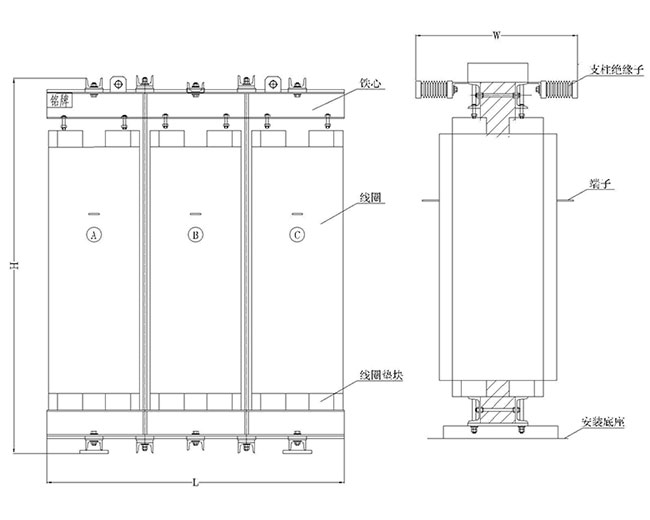

產品的結構示意圖見下圖。

5.訂貨基本參數

系統額定電壓

電抗器額定電流

電抗器額定電感

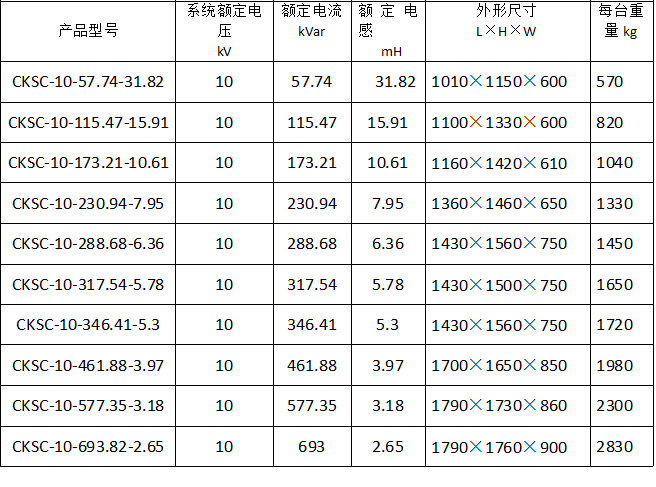

6.常用型號進線電抗器參數一覽表

7.電抗器接線方式
